Описание

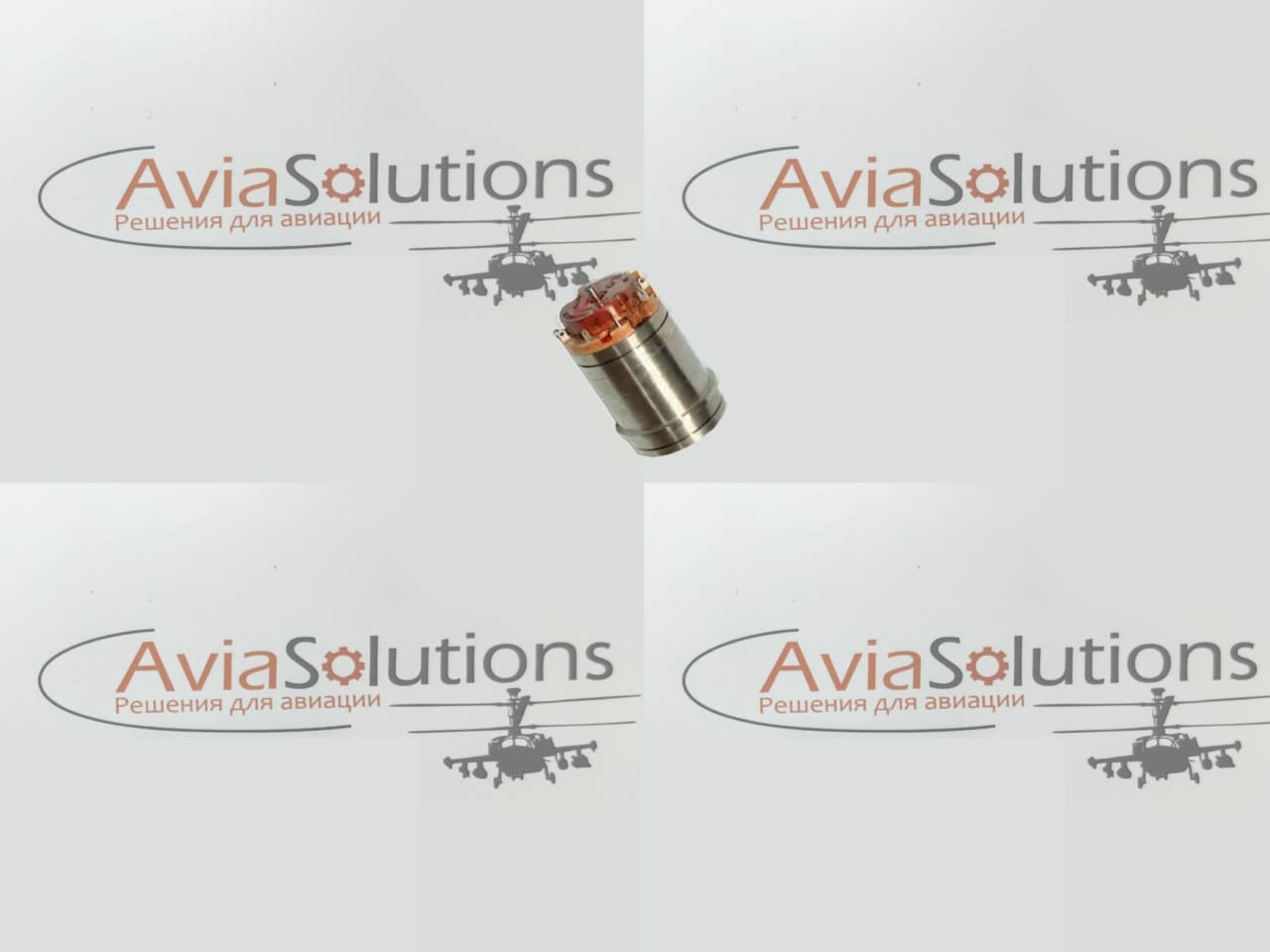

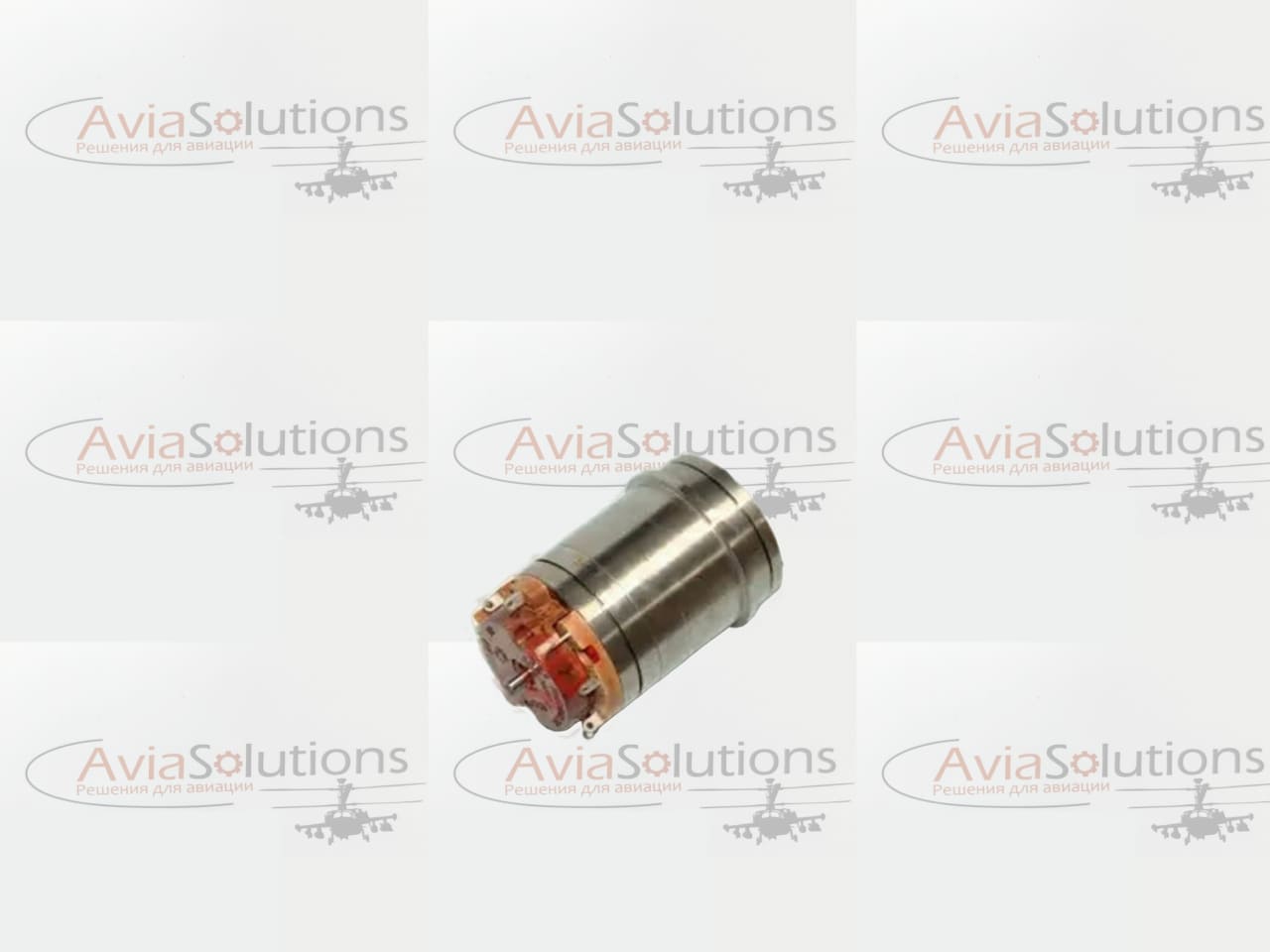

Трансформатор ВТ-5 ЛШ3.010.527-10 вращающийся (ВТ5, ВТ 5, bt-5, ВТ5 ЛШ3.010.527-10, ВТ 5 ЛШ3.010.527-10, ВТ-5 ЛШЗ.010.527-10, bt5, bt 5) Вращающиеся трансформаторы ВТ-5 предназначены для работы в электромеханических счетно-решающих устройствах, следящих системах, а также в качестве первичного датчика в цифровых преобразователях.
В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся ВТ-5 ЛШ3.010.527-10 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы ВТ-5 ЛШ3.010.527-10 вращающиеся:
Напряжение возбуждения подается на статорные обмотки.
Токосъем с роторных обмоток прибора трансформатор ВТ-5 вращающийся осуществляется контактными кольцами (возможно обратное включение обмоток по питанию и выходу).
Режим работы — ЛВТ;
Напряжение питания прибора трансформатор ВТ-5 ЛШ3.010.527-10 вращающийся — 60В;
Полное входное сопротивление холостого хода — 400 Ом±40 Ом;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-10 — 0,373;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
— трансформатор ВТ-5 ЛШ3.010.527-10 А класс точности (А кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,125%;
— Остаточная ЭДС — не более 0,015%;
— трансформатор ВТ-5 ЛШ3.010.527-10 Б класс точности (Б кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,250%;
— Остаточная ЭДС — не более 0,020%;
— трансформатор ВТ-5 ЛШ3.010.527-10 0 класс точности (0 кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,375%;
— Остаточная ЭДС — не более 0,030%;
Номинальная частота прибора трансформатор ВТ-5 ЛШ3.010.527-10 вращающийся — 400Гц;
Диапазон рабочих частот — от 400Гц до 4000Гц;
Масса прибора трансформатор вращающийся ВТ-5 ЛШ3.010.527-10 — не более 0,7кг;
Минимальная наработка при температуре 323К (50°С) — 12000 часов, из них 11500 часов при частоте вращения 5об/мин и 500 часов при частоте вращения 60об/мин;
Минимальный срок службы — 12 лет
