Описание

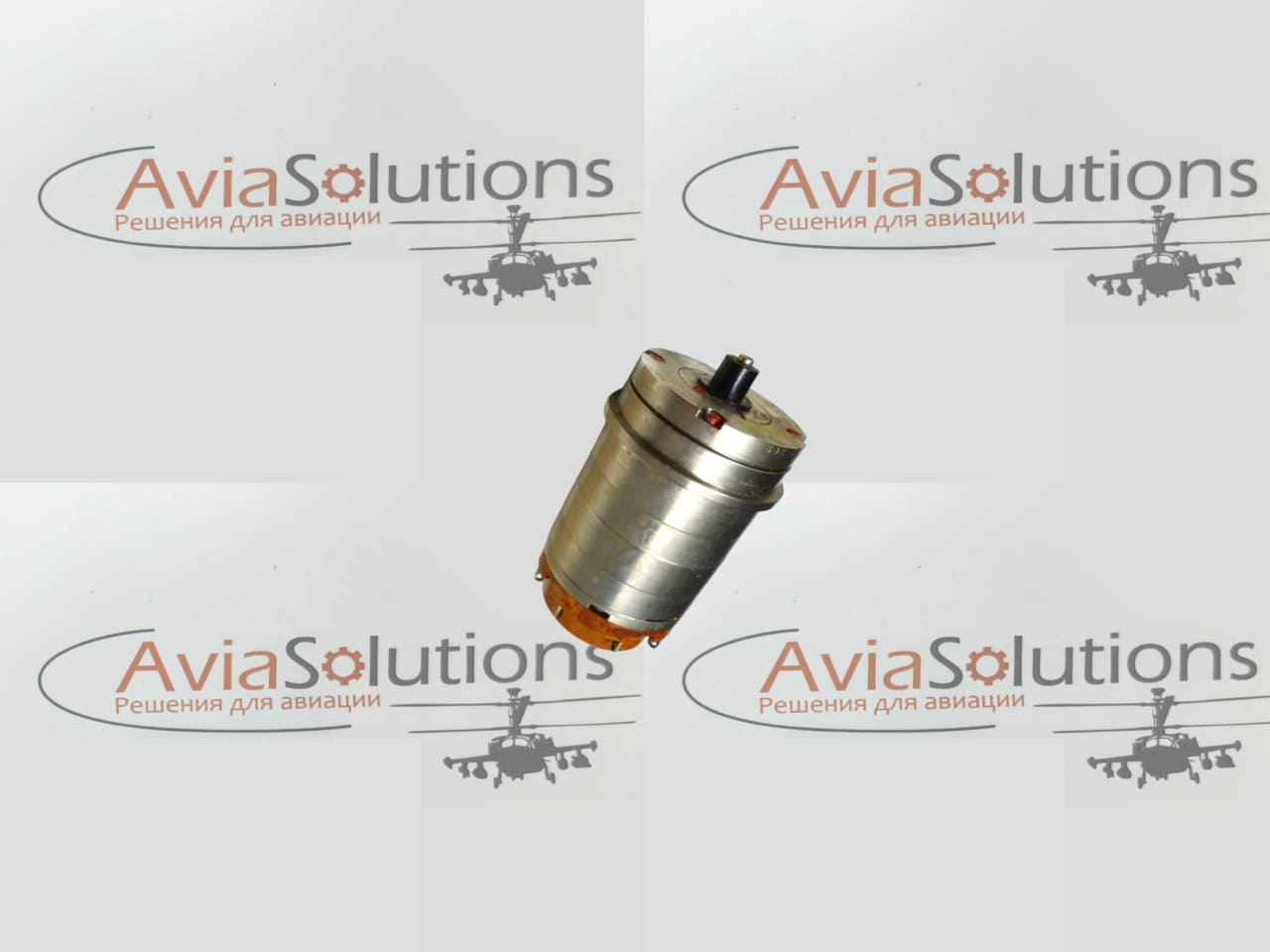

В зависимости от схемы включения и режима работы (выполняемых функций) приборы трансформатор вращающийся ВТ-5 КФ3.031.104 подразделяются на синусно-косинусные (СКВТ), выходное напряжение которых изменяется пропорционально синусу (косинусу) угла поворота ротора, и линейные (ЛВТ), выходное напряжение которых изменяется по линейному закону пропорционально углу в пределах ±60°.
Технические характеристики приборов трансформаторы ВТ-5 КФ3.031.104 вращающиеся:
Режим работы — СКВТ;
Напряжение питания прибора трансформатор ВТ-5 КФ3.031.104 вращающийся — 127В±6В;
Полное входное сопротивление холостого хода — 500 Ом±50 Ом;
Коэффициент трансформации прибора трансформатор вращающийся ВТ-5 КФ3.031.104 — 0,56±0,01;
Разность коэффициентов трансформации — не более 0,2%;
Вращающиеся трансформаторы ВТ-5 подразделяются на классы точности:
— трансформатор ВТ-5 КФ3.031.104 А класс точности (А кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,125%;
— Остаточная ЭДС — не более 0,015%;
— Асимметрия нулевых положений ротора — ±30 секунд;
— Погрешность отображения синусной зависимости — ±0,02%;
— трансформатор ВТ-5 КФ3.031.104 Б класс точности (Б кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,250%;
— Остаточная ЭДС — не более 0,020%;
— Асимметрия нулевых положений ротора — ±1 минута;
— Погрешность отображения синусной зависимости — ±0,04%;
— трансформатор ВТ-5 КФ3.031.104 0 класс точности (0 кл. т.) имеет характеристики:
— ЭДС квадратурной обмотки — не более 0,375%;
— Остаточная ЭДС — не более 0,030%;
— Асимметрия нулевых положений ротора — ±1 минута 30 секунд;
— Погрешность отображения синусной зависимости — ±0,06%;
Номинальная частота прибора трансформатор ВТ-5 КФ3.031.104 вращающийся — 500Гц±3Гц;
Гарантийная наработка при частоте вращения до 5об/мин:
— для рабочей температуры +50ºС — 6000 часов;
— для рабочей температуры +100ºС — 1000 часов;
Минимальный срок службы — 12 лет;
Изготовитель гарантирует соответствие качества прибора трансформатор ВТ-5 КФ3.031.104 вращающийся требованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
