Описание

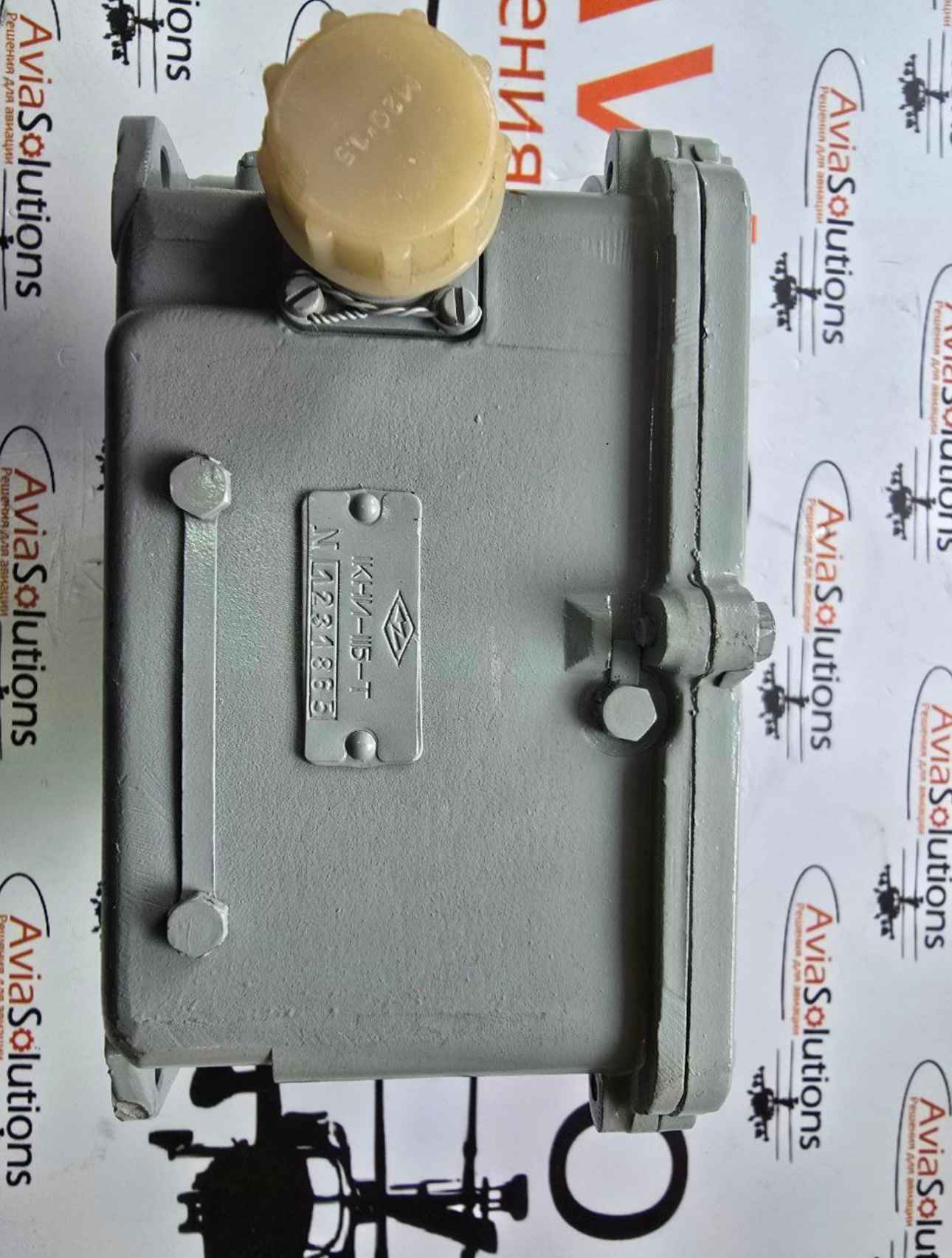

Агрегат 1КНИ-11Б-Т состоит из следующих основных узлов и деталей:
— индукционной катушки с двумя магнитосвязанными обмотками;
— электромагнитного прерывателя;
— первичного слюдяного конденсатора;
— высоковольтного вывода;
— контактного устройства КУ-20Д, через которое высокое напряжение со вторичной обмотки подается на свечу.
При подаче напряжения от аккумуляторных батарей по первичной обмотке начинает протекать возрастающий по величине ток, создавая вокруг обмотки магнитное поле.
При величине тока 4ч5 А срабатывает прерыватель, цепь обмотки разрывается, магнитное поле исчезает, наводя во вторичной обмотке напряжение около 3000 в.
Этого напряжения достаточно для пробоя межэлектродного пространства на свече СПН-4-3-Т.
Гарантия 1000 мото/часов, или 12 месяцев, что наступит раньше, при условии обязательного соблюдения всех правил эксплуатации и хранения.
Основные технические данные:
— номинальное напряжение питания постоянного тока — 27В
— ток, потребляемый агрегатом зажигания при напряжении питания (27±1)В — 2,3±0,8А
— масса агрегата зажигания, не более 1,9 кг
